صورة عكسية عالية الوضوح محاكاة شاحنة الحافلة كاميرا العرض الخلفي على طول الطريق

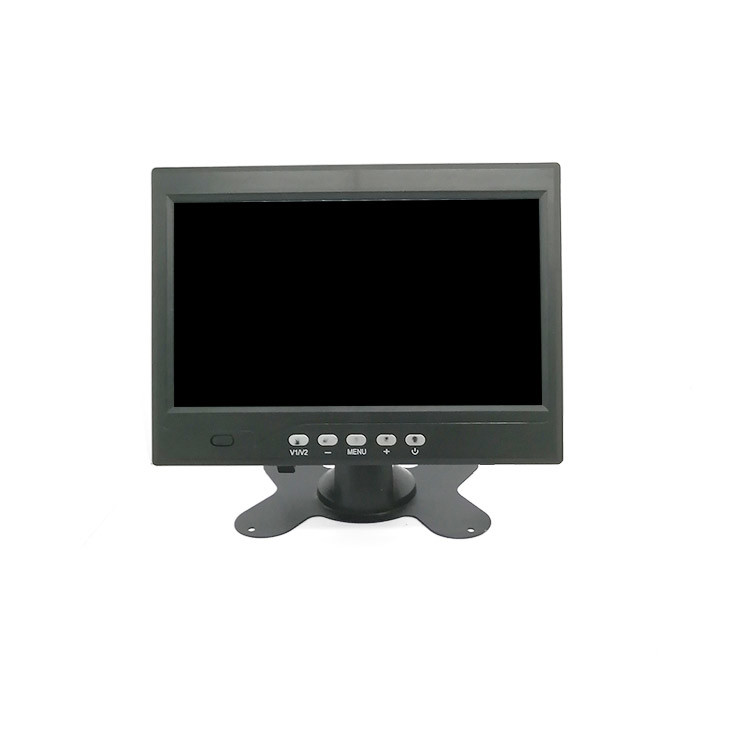

شرح مفصل لوظيفة طباعة الشاشة على الأزرار
وظيفة طباعة الشاشة على الأزرار
يدخل زر الوضع العملية القائمة وعند تحديد إعدادات القائمة هو زر وضع مرة أخرى
اختيار وظائف التبديل في تشغيل الفيديو V1/V2
-عمل القائمة -مفتاح أسفل
مفتاح " م "
+ميزة تشغيل مفتاح UP
القوة الضغط القصير للراحة الشاشة الضغط الطويل لإيقاف
نافذة استقبال التحكم عن بعد بالأشعة تحت البنفسجية
شرح مفصل لوظائف واجهة الأسلاك
وصف اسم واجهة تفاصيل
قناة CH1 CH1 متصلة بكاميرا AHD في الأمام
قناة CH2 CH2 متصلة بكاميرا AHD الخلفية
قناة CH3 CH3 متصلة بكاميرا AHD اليسرى
قناة CH4 CH1 متصلة بكاميرا AHD اليمنى
The yellow wire (b+) of the power line is connected to the positive pole of the battery the black wire (b -) is connected to the negative pole of the battery and the red wire (ACC) is connected to the ignition wire of the car key
خط تحكم الكاميرا الخط الأخضر (CH2) إلى العكس الخط الأزرق الفاتح (CH3) إلى إشارة منعطف يسار الخط الرمادي (CH4) إلى إشارة منعطف يمين
يتم استخدام واجهة التخزين TF منفذ بطاقة صغيرة لتخزين الفيديو
ملاحظة: بعد التوصيل الصحيح سوف يعرض المفتاح المتمشى المزدوج الشاشة اليمنى
المرفق: صورة خط التحكم
تفسير مفصل لوظائف التحكم عن بعد
اسم المفتاح وظيفة المفتاح
زر تشغيل / إيقاف
العودة إلى إدخال إعدادات القائمة والعودة
AV1 يتحول إلى شاشة العرض اليسرى
AV2 يتحول إلى شاشة العرض اليمنى
AV3 يتحول إلى شاشة العرض الأمامية
AV4 يتحول إلى شاشة العرض الخلفي
عملية قائمة الأسهم للأعلى مفتاح UP
عملية قائمة الأسهم لأسفل: مفتاح دون
تشغيل قائمة الأسهم اليسرى المفتاح الأيسر
عملية القائمة بالسهم الأيمن مفتاح الضوء
حسناً مفتاح التأكيد

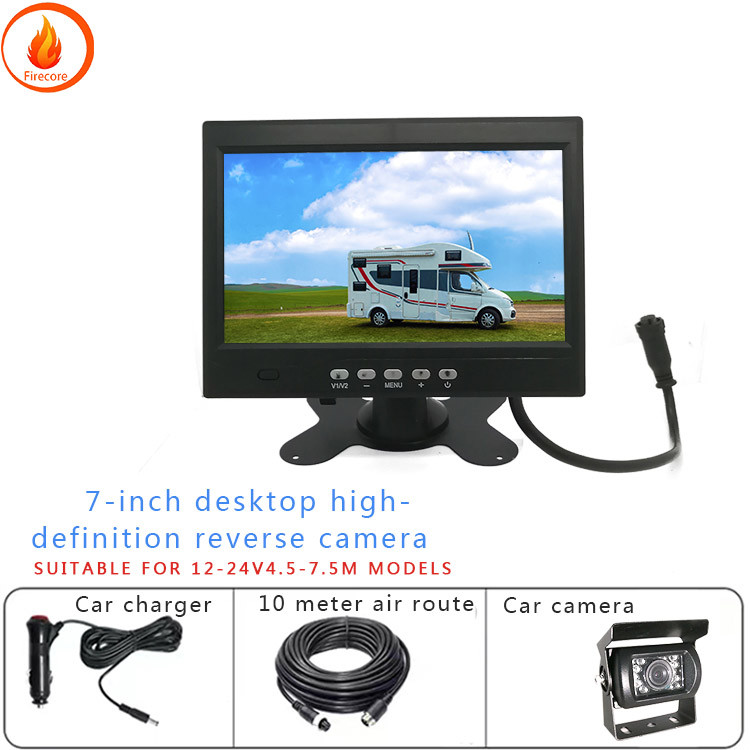

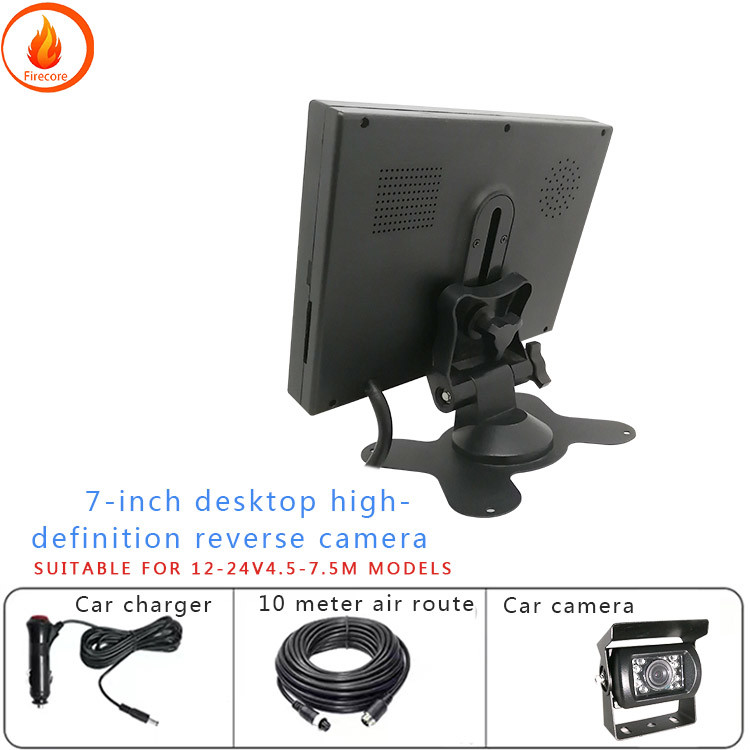

| لون مضاد للصدمات 7 بوصة (شاشة جديدة) شاشة الكريستال السائل الأصلية يمكن توصيلها إلى DVD. cdtvgps الخ . مدخلين للفيديو. حالة البدء: تغير تلقائيًا إلى شاشة الكاميرا عند العودة تغير تلقائيًا إلى الشاشة السابقة بعد عكس حالة الإيقاف:تلقائيًا تشغيل عند العودة إلى الوراء لإظهار المشهد بعد السيارة تلقائيًا إيقاف التشغيل بعد العودة إلى الوراء: 12V-36V 1024 * 600 |
الكاميرات المثبتة على السيارات هي أساس لتنفيذ العديد من وظائف الإنذار والتعرف على ADAS.من بين وظائف ADAS العديدة ، فإن نظام معالجة الصور البصرية هو أساسي نسبيًا والكاميرا هي مدخل نظام معالجة الصور البصرية لذلك في الكاميرات السيارة ضرورية للقيادة الذكية
ما إذا كانت الكاميرا تعمل بشكل جيد أم لا يعتمد على 70% من معاييرها البصرية التي تحددها العدسةعلى الرغم من أنها ليست مكلفة مثل رقائق COMS من حيث أداء سعر الوحدة هو مهم جدا.
